Robobracket para FS-102-128 y TOA-130F

Os muestro los dos artilugios que he realizado para los FS102-128 y para el TOA-130F, ambos de Takahashi, para acoplar el RoboFocus.

RoboBracket para el TOA-130F

El material es de alumino. es una pletina de 1,8mm de grosor. Aunque parece que no tiene mucho grosor, creo que está en el límite para poder manipularlo (doblar, cortar, limar, etc.)

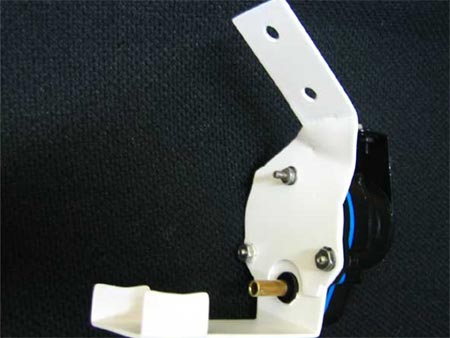

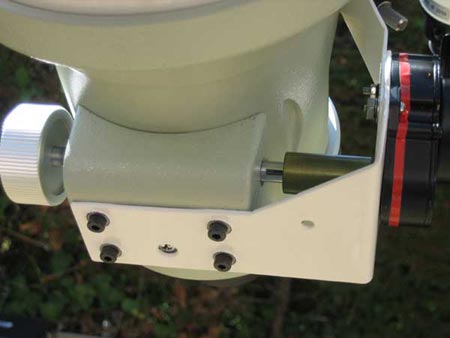

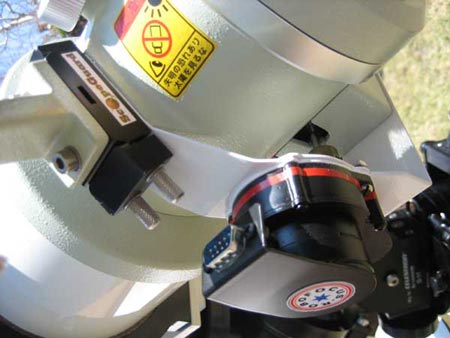

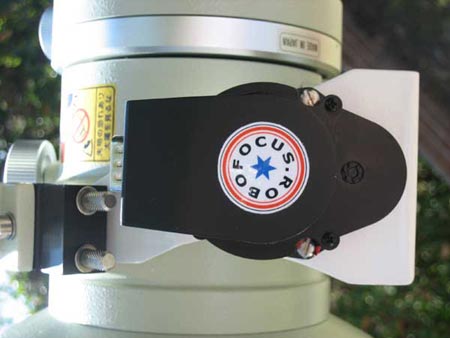

Este RoboBracket, está formado por dos piezas que se unen entre si y al RoboFocus, formando un único cuerpo. Una de ellas está doblado en ángulo recto y se atornilla; por un lado, a la caja protectora del engranje de enfoque y por el otro al motor de enfoque. La otra pieza se fija a la base del buscador y al motor respectivamente.

Es necesario trabajar, en principio, sobre una plantilla de cartulina para poder saber donde coinciden los taladros, pliegues, etc. Después se dibuja todo el contorno del motor, se recorta y se pega en la pletina de aluminio. Se contornea con un rotulador indeleble, se recorta con una sierra para metal y se afina con una lima y lija

Una vez terminado el recorte, se instala para saber si todo encaja en su sitio (taladros, pliegues, distancias,etc.), se comprueba que el RoboFocus se mueve sin ningún impedimento

Si la prueba es correcta, se desmonta, con una lija fina se termina de desvastar y se pinta (dos manos al menos). Cuando la pieza esté perfectamente seca, se vuelve a instalar.

Es muy importante que las piezas no torsionen cuando empieza a moverse el Robofocus o cambia el sentido de giro, ya que esto dará errores en la lectura de los pasos. Por este motivo tuve que acoplar el motor con dos piezas y sujetarlo por dos puntos distintos (base del buscador y tapa del engranaje del enfocador).

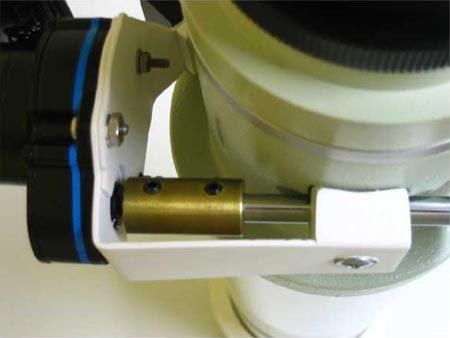

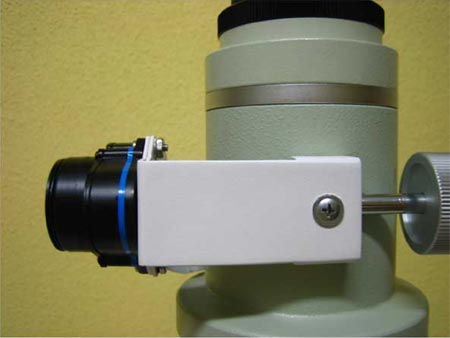

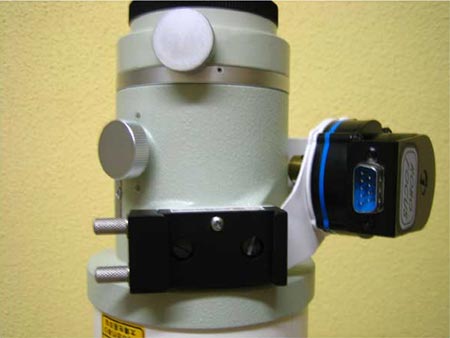

RoboBracket para el FS-102 y FS-128
